在智能手机精密制造的核心环节，中板作为关键承载结构，其尺寸精度直接决定了主板、电池、摄像头等核心元件的装配契合度与整机性能表现。面对中板上密集分布的微细螺丝孔、连接器开槽、定位柱等特征，传统测量方式往往效率低下且难以保证精度。中旺仪器依托先进的影像测量仪技术，为手机中板提供高精度、高效率、非接触式的几何尺寸测量解决方案，成为保障产品一致性的重要工具。

核心技术：光学影像赋能精密测量

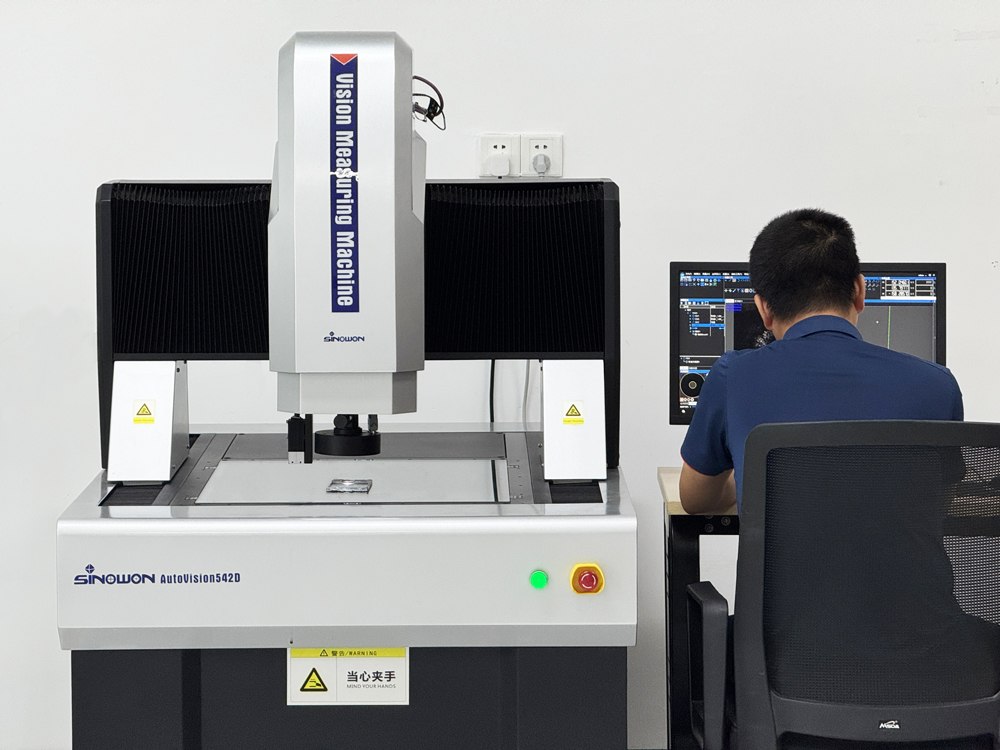

中旺光学尺寸测量仪（影像测量仪）融合高分辨率成像系统、精密光学镜头、先进图像处理算法及高稳定性运动平台。其技术优势显著：

l高清捕捉：优质光学系统清晰呈现中板表面及边缘轮廓细节。

l智能分析：软件算法精准识别提取各类几何要素（点、线、圆、弧等）。

l精准计算：依据设定程序，快速完成点、线、面间的距离、角度、位置度、同心度、平面度等复杂几何尺寸测量。

应对中板测量挑战：效率与精度的双重保障

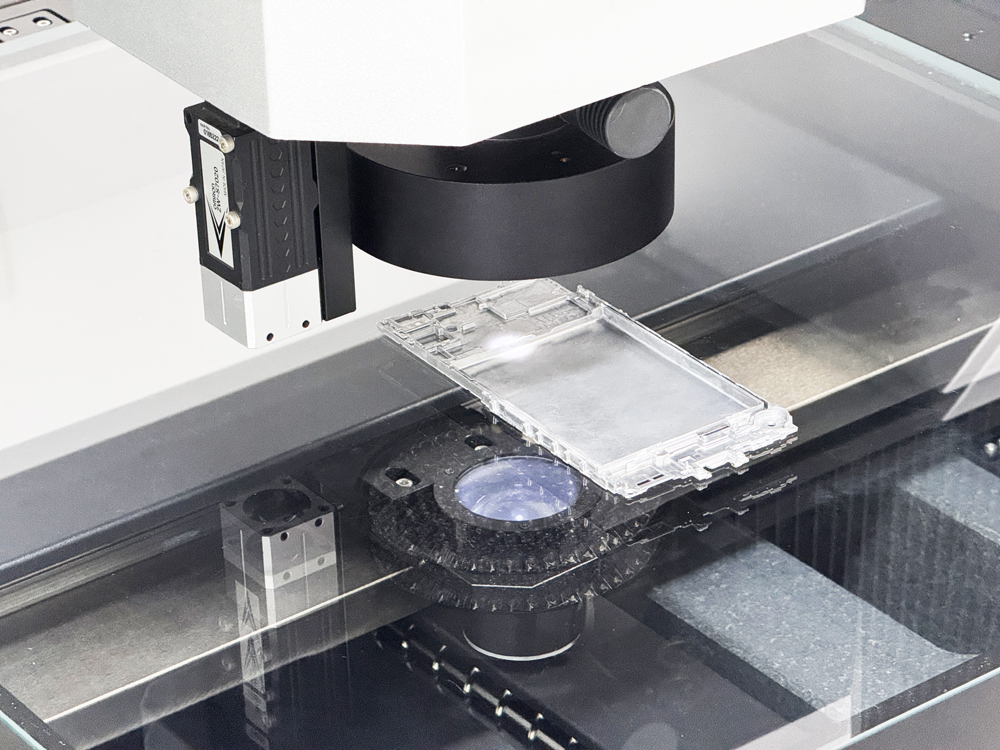

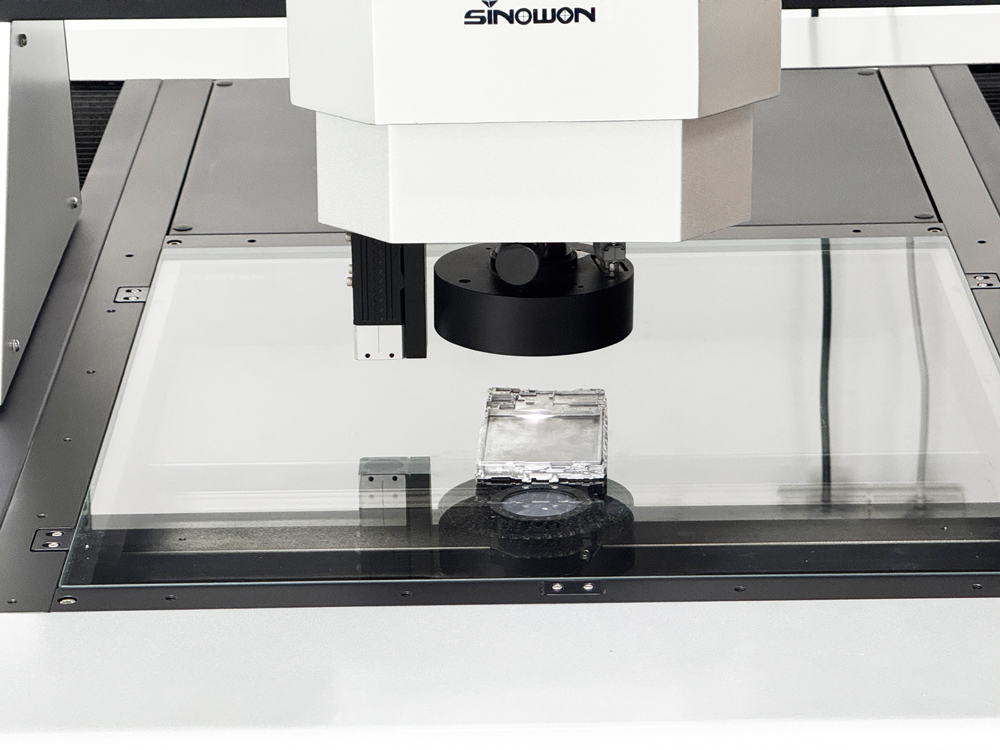

针对手机中板的关键尺寸检测需求，该技术展现卓越性能：

l微孔与间距：精确测量螺丝孔径、连接器开槽尺寸及密集孔组中心距，公差控制能力优异（微米级），确保元件精准定位。

l平面与变形：全面评估中板整体及局部平面度与翘曲度，有效预防组装干涉或散热问题。

l轮廓与位置：高效验证中板外形边界、内部开槽尺寸及特征间的相对位置关系。

l形位公差：可靠检测平行度、垂直度、同心度等关键指标，保障结构强度与装配可靠性。

技术优势解析：

l非接触无损：光学测量避免接触式测头可能造成的细微划痕或工件变形，尤其适合高价值中板。

l精度卓越稳定：具备优异的重复性和测量精度，满足严苛的工业制造标准。

l效率显著提升：自动化测量流程实现批量中板快速检测，效率远超传统手动工具。

l数据直观可靠：测量过程高清影像与数据实时同步显示，结果清晰可追溯，报告便捷导出。

l操作智能便捷：用户友好软件界面，支持程序化自动运行，降低操作复杂性。

应用价值体现：
“在手机中板的全尺寸检测环节，采用先进的影像测量仪技术后，我们的检测效率得到大幅提升，测量数据的客观性和一致性显著增强，有效支撑了产品良率提升与客户满意度。” —— 某知名移动终端零部件制造商

中旺仪器：专注精密测量技术

中旺仪器长期致力于光学尺寸测量仪技术的研发与应用，深刻理解3C电子行业对精密尺寸控制的严格要求。我们的影像测量仪技术方案，凭借可靠的硬件性能与强大的软件分析能力，持续服务于手机产业链的众多制造企业。

技术方案特点：

l高精度平台：满足实验室级精密测量需求。

l自动化集成：可适配产线在线检测需求，提升流程效率。

提升品质，从精密测量开始

确保手机中板的每一个关键尺寸精准无误，是打造高品质智能手机的基石。采用先进的影像测量仪技术，让复杂的几何尺寸测量更加高效、可靠。

欢迎访问中旺仪器官网：www.sinowon.com.cn 了解前沿光学测量技术，获取专业测量解决方案！
