在模切行业中，精密零部件的几何尺寸测量是确保产品性能与质量的核心环节。随着消费电子、智能穿戴、新能源等领域的快速发展，模切产品如屏幕保护膜、触摸屏、电路主板、防尘网等对尺寸精度、形位公差的要求愈发严苛。中旺仪器凭借其先进的影像测量技术，为模切行业提供高效、精准的检测解决方案，助力企业实现从研发到量产的全流程质量控制。

一、模切行业检测的挑战与需求

模切产品多具有结构精细、材质脆弱、尺寸微小等特点，例如：

l表带、屏幕保护膜：需测量曲面弧度、边缘平整度及厚度均匀性；

l触摸屏、显示屏：关键尺寸如透光孔径、贴合间隙的精度需控制在微米级；

l电路主板、电池接口：需检测焊点位置、引脚间距及形位公差（如平行度、同轴度）；

l防尘网、铭牌：微小网孔直径、图案对称性的批量检测需求突出。

传统接触式测量工具易因接触力导致变形，且效率低下，难以满足现代模切行业对非接触、高速度、高重复性的检测需求。

二、中旺影像测量仪的创新解决方案

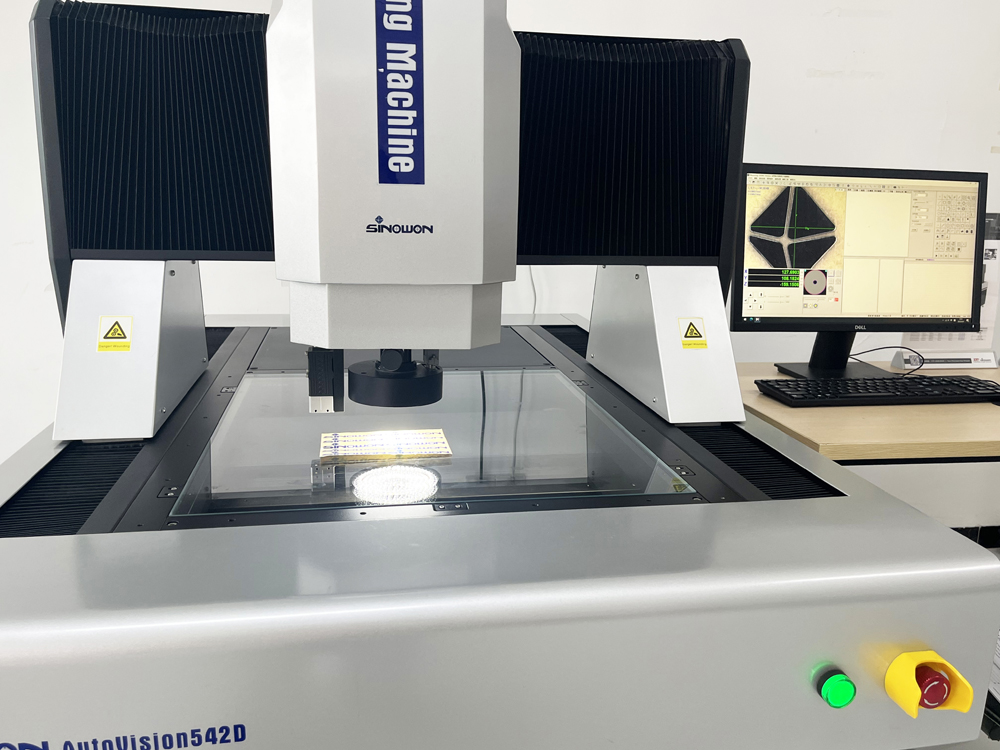

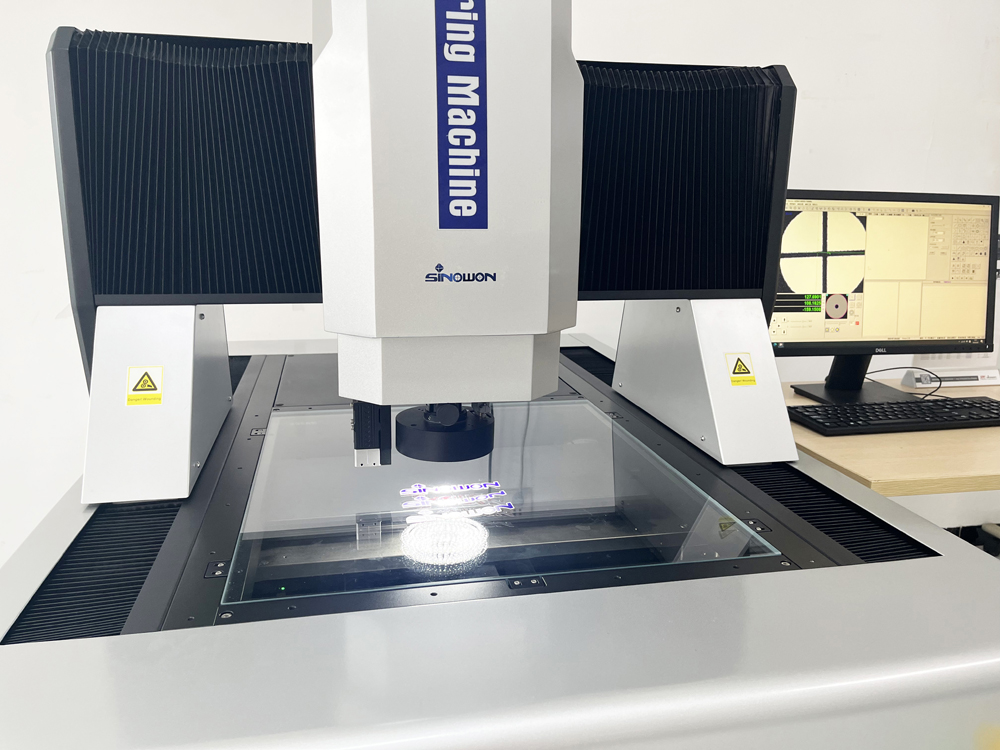

中旺仪器影像测量仪融合光学成像、数字图像处理与智能算法，以非接触式测量为核心，为模切行业量身定制高效检测方案：

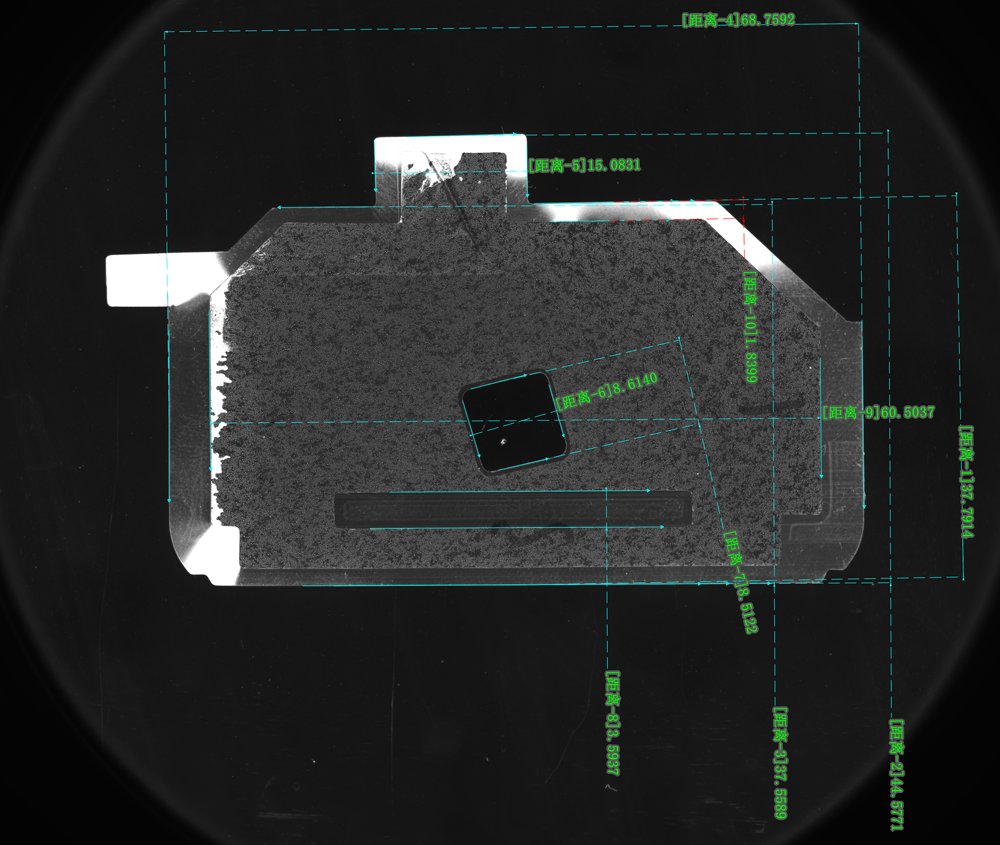

1. 高精度几何尺寸测量

多维参数覆盖：支持点、线、圆、弧、角度等二维几何量测量，同时可扩展高度、平面度等2.5D参数，全面满足模切件的复杂尺寸需求。

微米级精度：采用高分辨率CCD与双远心镜头，放大倍率可达26倍，精准捕捉防尘网微孔（<0.1mm）及电路板焊点细节，重复性精度≤1.5μm。

2. 智能化批量检测

一键式闪测技术：针对批量生产的屏幕保护膜、背光组件等，支持全视野成像与自动轮廓扫描，单次可检测数百个尺寸，效率较传统方法提升10倍。

AI自适应算法：通过模糊运算自动修正工件位置偏差，消除人工对焦误差，确保触摸屏贴合间隙等关键参数的检测一致性。

3. 柔性化应用适配

多功能扩展：可选配激光测头或探针模块，实现电池接口高度、铭牌立体浮雕的三维测量，满足复合工艺需求。

定制化软件：支持CAD图纸比对、SPC统计分析，并可一键导出Excel报告，无缝对接企业质量管理体系。

三、典型应用场景与客户价值

案例1：智能穿戴表带曲面检测

中旺全自动影像仪对表带弧度与扣合尺寸进行全检。通过自动轮廓扫描功能，10秒内完成曲面轮廓数据采集，精度达±2μm，良品率提升至99.8%。

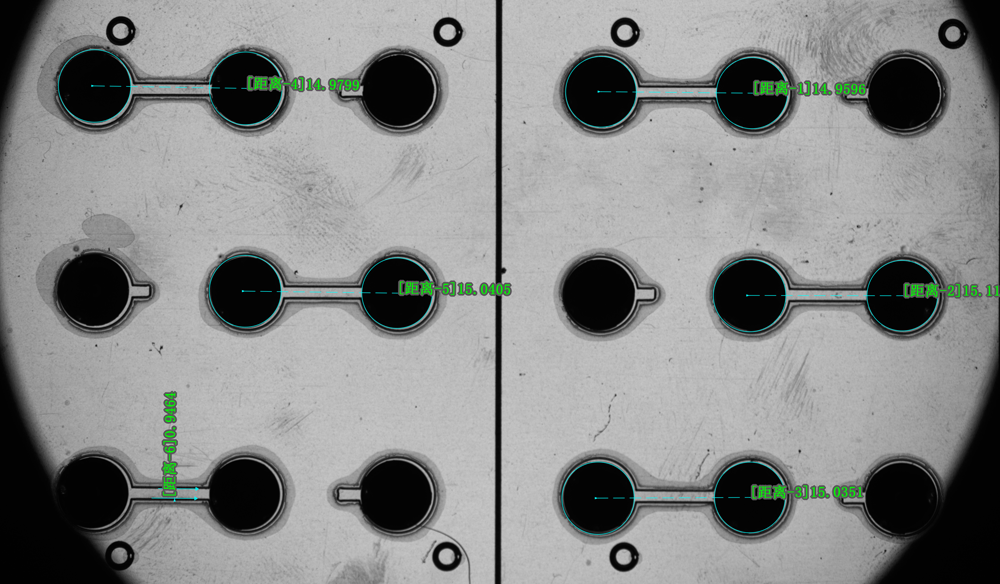

案例2：显示屏防尘网批量质检

针对医疗设备防尘网微孔检测难题，中旺仪器通过高倍光学放大与区域定位技术，实现每秒100个网孔的自动测量，人力成本降低70%，杜绝漏检风险。

案例3：电路主板焊点定位

在新能源汽车电池管理系统主板的检测中，中旺设备凭借多坐标系转换功能，精准定位焊点位置偏差（≤5μm），助力客户通过车规级认证。

四、中旺仪器的核心竞争力

技术领先：拥有核心专利技术及专业研发团队，确保产品长期稳定性。

服务保障：提供从设备选型、操作培训到定期维护的全周期服务，响应时效<24小时，助力企业无忧生产。

五、结语

面对模切行业“高精度、高效率、高柔性”的检测趋势，中旺仪器影像测量仪以技术创新为驱动，持续赋能企业提质增效。未来，我们将深耕智能算法与工业互联网融合，推动模切检测迈向全面数字化与自动化，为行业高质量发展注入新动能。

中旺仪器——精密测量，智造未来
官网：www.sinowon.com.cn 服务热线：0769-23184144
