产品介绍：
Apollo是一款高竞争力的全自动三坐标测量机。配置功能强大的Rational-DMIS测量软件，直观、智能、高效，拥有丰富的测量模块，可编辑性强，兼容性强，充分满足个性化的测量需求。
被广泛应用于：汽车零部件行业、注塑和模具行业、3C电子行业、切削和刀具行业、精密加工行业等多种工业计量应用，包括产品检验和夹具检验。
产品特点：
● 气动平衡：Z轴采用可调气动平衡，运动平稳，自动制动，保证安全。
● 工作台：厚重稳固的整体花岗石工作台减少了振动带来的影响。
● 结构：活动桥式结构，提供了更开敞的测量空间。
● 导轨：一体式燕尾形导轨，提高了整机的运行精度。
● 精密三角梁设计：提高机器的刚性和降低横梁重心，提高机器的精度和重复性。
● 全铝框架设计：能够在温度变化时各部分的变形一致，便于进行补偿。
● 驱动电机远程放置：减少移动质量，提高速度，避免电机发热对机器性能的影响。
模块丰富的计量软件：Rational-DMIS
获得ANSI、ISO、GB、PTB标准认证，完全支持国际流行的I++控制协议。友好简洁的软件界面、独特的拖拉式快速操作、与CAD数据的无缝连接、从测量到输出报告100%图形可视化，给企业提供完整的测量解决方案。
Rational DMIS 软件集成了CAD模块、薄壁件模块、扫描模块，可满足客户日益增长的测量需求。
Rational DMIS 的特色包括：
● 100% DMIS内核；可实现DMIS程序的导入/导出；
● 与CAD数据无缝连接；
● 支持IGES，STEP，DXF，STL，XYZ等格式；
● 支持输出Q-DAS，DML等格式数据；
● 支持CATIA，UG，PRO-E，Solidworks，Parasolid直读接口；
● 智能检测：检测路径实时仿真，自动优化检测路径；
● 完整、快速的公差计算：符合GB、ISO、Y14.5、ANSI、DIN、AGMA多种标准；
● 丰富多样的报告输出；支持HTML、 Excel、 PDF、OUT、TXT格式。
Apollo 564 /686 /8xx6性能指标
型号 | 最大允许误差 MPE(μm)，L(mm)， (ISO10360-2) | 三维最大 速度 (mm/s) | 三维最大 加速度 (mm/s² ) |
HH-MI | HP-TMe | HP-THDe |
MPEE | MPEP | MPEE | MPEP | MPEE | MPEP |
Apollo 564 | 2.8+L/300 | 3.1 | 2.6+L/300 | 2.9 | 2.4+L/300 | 2.7 | 520 | 1730 |
Apollo 686 | 2.8+L/300 | 3.1 | 2.6+L/300 | 2.9 | 2.4+L/300 | 2.7 | 520 | 1730 |
Apollo 8106 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 2.6+L/300 | 2.8 | 520 | 1470 |
Apollo 8126 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 2.6+L/300 | 2.8 | 520 | 1470 |
Apollo 8156 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 2.6+L/300 | 2.8 | 520 | 1470 |
性能测试时的测头配置： HH-MI：探针长度 21mm，针尖直径 4mm； HP-TMe/HP-THDe：标准测力，探针长10mm，针尖直径4mm。 性能指标在以下条件下有效： 标准环境温度：18 - 22°C 环境温度变化：1°C/h - 2°C/24h 温度梯度：1°C/m 相对湿度：25% - 75% |
尺寸、行程范围、重量
型号 | 行程范围(mm) | 外形尺寸(mm) | 测量空间(mm) | 被测工件 最大 重量(Kg) | 机器 重量 (Kg) |
X | Y | Z | Lx | Ly | Lz | Dx | Dz | Dz1 |
Apollo 564 | 500 | 600 | 400 | 1055 | 1535 | 2247 | 634 | 114 | 594 | 300 | 590 |

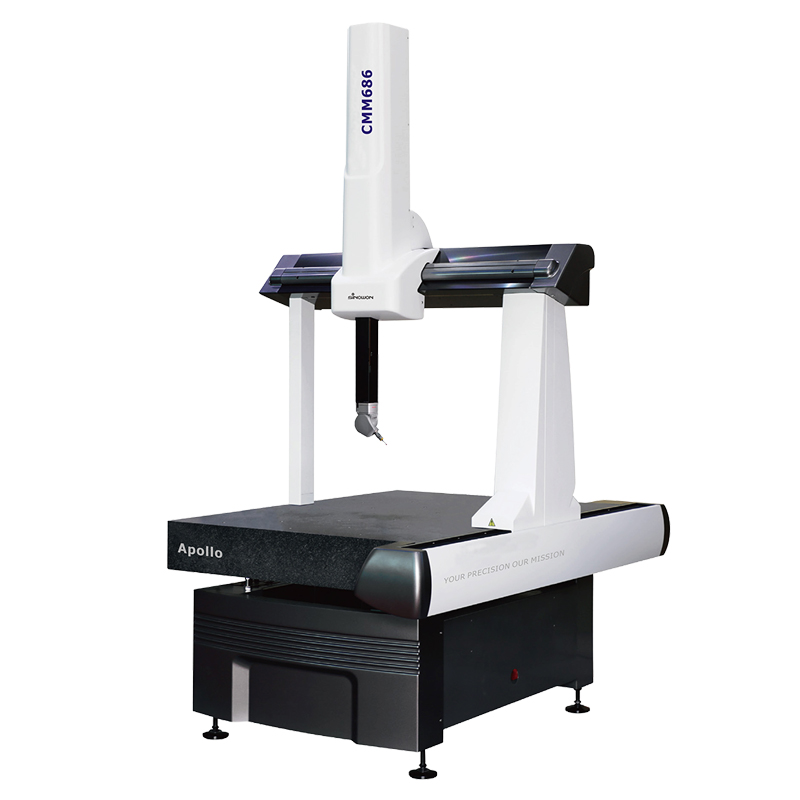

Apollo 686 | 600 | 800 | 600 | 1150 | 1735 | 2630 | 734 | 114 | 794 | 300 | 730 |
Apollo 8106 | 800 | 1000 | 600 | 1350 | 1935 | 2640 | 934 | 114 | 794 | 500 | 1074 |
Apollo 8126 | 800 | 1200 | 600 | 1350 | 2135 | 2640 | 934 | 114 | 794 | 500 | 1196 |
Apollo 8156 | 800 | 1500 | 600 | 1350 | 2435 | 2640 | 934 | 114 | 794 | 500 | 1379 |
Apollo 10xx8性能指标
型号 | 最大允许误差 MPE(μm)，L(mm)， (ISO10360-2) | 三维最大 速度 (mm/s) | 三维最大 加速度 (mm/s² ) |
HH-MI | HP-TMe | HP-THDe |
MPEE | MPEP | MPEE | MPEP | MPEE | MPEP |
Apollo 10128 | 3.2+L/300 | 3.4 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 520 | 1470 |
Apollo 10158 | 3.2+L/300 | 3.4 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 520 | 1470 |
Apollo 10218 | 3.2+L/300 | 3.4 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 520 | 1470 |
Apollo 10308 | 3.2+L/300 | 3.4 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 520 | 1470 |
性能测试时的测头配置： HH-MI：探针长度 21mm，针尖直径 4mm； HP-TMe/HP-THDe：标准测力，探针长10mm，针尖直径4mm。 性能指标在以下条件下有效： 标准环境温度：18 - 22°C； 环境温度变化：1°C/h - 2°C/24h； 温度梯度：1°C/m； 相对湿度：25% - 75% |
尺寸、行程范围、重量
型号 | 行程范围(mm) | 外形尺寸(mm) | 测量空间(mm) | 被测工件 最大 重量(Kg) | 机器 重量 (Kg) |
X | Y | Z | Lx | Ly | Lz | Dx | Dz | Dz1 |

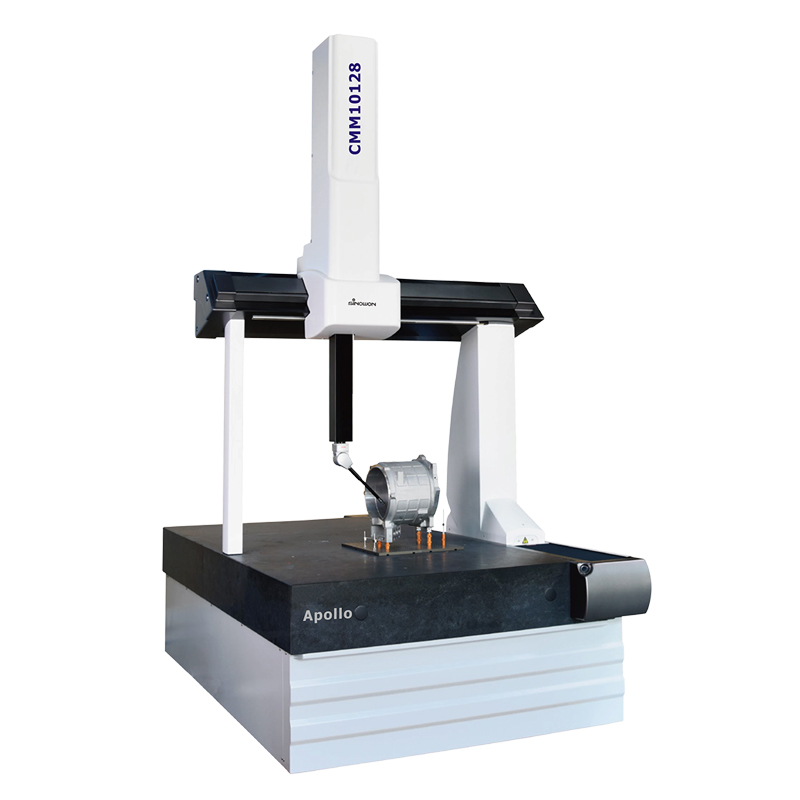

Apollo 10128 | 1000 | 1200 | 800 | 1615 | 2220 | 2940 | 1130 | 118 | 940 | 1300 | 1785 |
Apollo 10158 | 1000 | 1500 | 800 | 1615 | 2520 | 2940 | 1130 | 118 | 940 | 1500 | 2090 |
Apollo 10218 | 1000 | 2100 | 800 | 1615 | 3120 | 2950 | 1130 | 118 | 940 | 1800 | 2625 |
Apollo 10308 | 1000 | 2980 | 800 | 1615 | 4020 | 3010 | 1130 | 118 | 940 | 2000 | 4400 |
Apollo 12xx10 /15xx10/15xx12性能指标
型号 | 最大允许误差 MPE(μm)，L(mm)， (ISO10360-2) | 三维最大 速度 (mm/s) | 三维最大 加速度 (mm/s² ) |
HH-MI | HP-TMe |
MPEE | MPEP | MPEE | MPEP |
Apollo 121510 | 3.3+L/300 | 3.8 | 3.1+L/300 | 3.6 | 433 | 1040 |
Apollo 122210 | 3.3+L/300 | 3.8 | 3.1+L/300 | 3.6 | 433 | 1040 |
Apollo 123010 | 3.3+L/300 | 3.8 | 3.1+L/300 | 3.6 | 433 | 1040 |
Apollo 152210 | 3.8+L/300 | 4.3 | 3.6+L/300 | 4.1 | 433 | 1040 |
Apollo 153010 | 3.8+L/300 | 4.3 | 3.6+L/300 | 4.1 | 433 | 1040 |
Apollo 152212 | 4.3+L/300 | 4.8 | 4.1+L/300 | 4.6 | 433 | 1040 |
Apollo 153012 | 4.3+L/300 | 4.8 | 4.1+L/300 | 4.6 | 433 | 1040 |
性能测试时的测头配置： HH-MI：探针长度 21mm，针尖直径 4mm； HP-TMe/HP-THDe：标准测力，探针长10mm，针尖直径4mm。 性能指标在以下条件下有效： 标准环境温度：18 - 22°C； 环境温度变化：1°C/h - 2°C/24h； 温度梯度：1°C/m； 相对湿度：25% - 75% |
尺寸、行程范围、重量
型号 | 行程范围(mm) | 外形尺寸(mm) | 测量空间(mm) | 被测工件 最大 重量(Kg) | 机器 重量 (Kg) |
X | Y | Z | Lx | Ly | Lz | Dx | Dz | Dz1 |

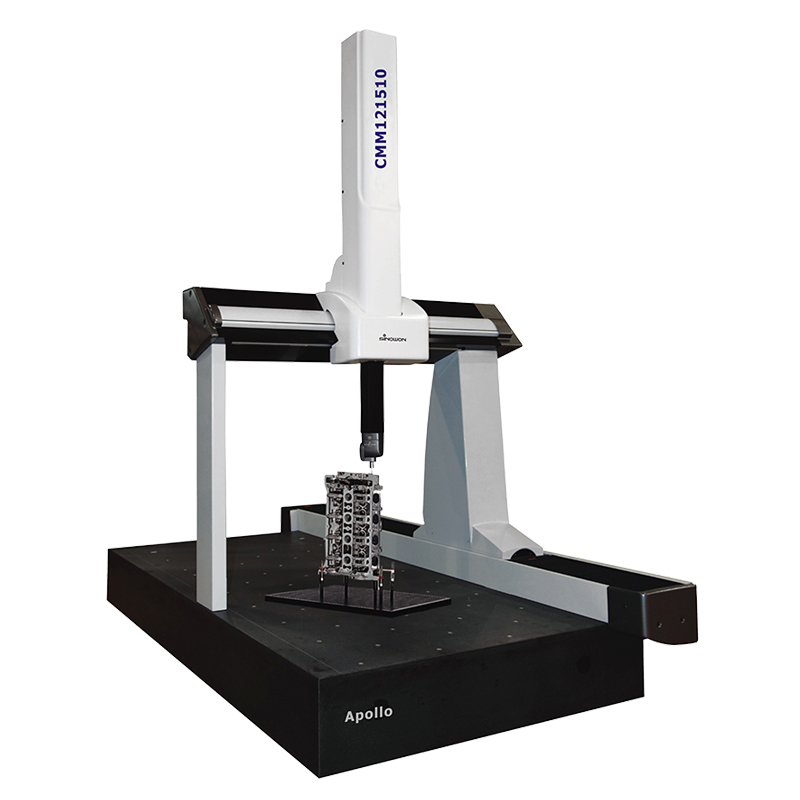

Apollo 121510 | 1200 | 1500 | 1000 | 1840 | 2895 | 3360 | 1339 | 150 | 1173 | 1800 | 3792 |
Apollo 122210 | 1200 | 2200 | 1000 | 1840 | 3595 | 3410 | 1339 | 150 | 1173 | 2250 | 5696 |
Apollo 123010 | 1200 | 3000 | 1000 | 1840 | 4395 | 3440 | 1339 | 150 | 1173 | 2250 | 7637 |
Apollo 152210 | 1500 | 2200 | 1000 | 2140 | 3595 | 3410 | 1639 | 150 | 1173 | 2250 | 6730 |
Apollo 153010 | 1500 | 3000 | 1000 | 2140 | 4395 | 3440 | 1639 | 150 | 1173 | 2250 | 9046 |
Apollo 152212 | 1500 | 2200 | 1200 | 2140 | 3595 | 3810 | 1639 | 150 | 1373 | 2250 | 6760 |
Apollo 153012 | 1500 | 3000 | 1200 | 2140 | 4395 | 3840 | 1639 | 150 | 1373 | 2250 | 9076 |
探测系统:
HH-MI 手动分度测座
两方向自由度的可重复分度测座,内置高精度触发式测头。每个轴以15°为分度旋转，允许在测量空间的168个位置进行定位，而不需要重新校准。角度信息可以清晰读取，位置间的分度非常容易，单手就可以完成操作，并具备视觉的反馈信号帮助操作者判断测头是否可以进行测量。
定位重复性 | 1.5µm |
分度角度 | 15° |
分度范围 | A=0°-90° B=±180° |
测量方向 | ±X ±Y +Z |
可调触测力 | 0.1N-0.3N |
可携带探针长度 | 最大100mm |
HH-MI-M 手动分度测座
HH-MI-M的性能指标类似于HH-MI，但它不是一个一体式的测座系统，它本身自带一个转接座，能够兼容任何一款相匹配的测头。
定位重复性 | 1.5µm |
分度角度 | 15° |
总测量位置数 | 168 |
分度范围 | A=0°-90° B=±180° |
最长加长杆 | 50mm |
HH-A-M7.5 自动旋转测座
自动测座，以7.5°增量进行分度，+180°到-180°进行旋转，0°到105°进行俯仰，并包括由于分度座不对称而产生的一个“平齐台面”90°水平位置。该测座能够快速分度，相对同类产品速度要更快。结构牢固，能够携带超过300mm的加长杆，并支持多种触发式测头。
定位重复性 | 0.5µm |
分度角度 | 7.5° |
总测量位置数 | 720 |
分度范围 | A=0°-105° B=±180° |
旋转速度 | 90°/2秒 |
最长加长杆 | 300mm |
广泛应用于：汽车零部件行业、注塑和模具行业、3C电子行业、切削和刀具行业、精密加工行业等多种工业计量应用，包括产品检验和夹具检验。
