● 四轴数控全自动回路控制，自动测量;
● 大理石基座和支柱，稳定可靠;
● 开放式线性比例，分辨率为0.1um，精度高，稳定性好;
● 精密直线导轨，精密磨削滚珠丝杠和交流伺服电机，确保系统位置的精度稳定;
● 高分辨率彩色相机，确保清晰的观察和稳定的测量要求;
● 6.5 X高清晰光学镜头，自动变焦，只需要进行一次像素校准;
● 可编程5环8区LED表面照明，轮廓平行LED照明，可智能实现256级亮度调节;
● 使用全自动测量软件Rational vue，功能强大，操作简单;
● 可选配触摸探头和激光探头，也可根据客户要求定制。

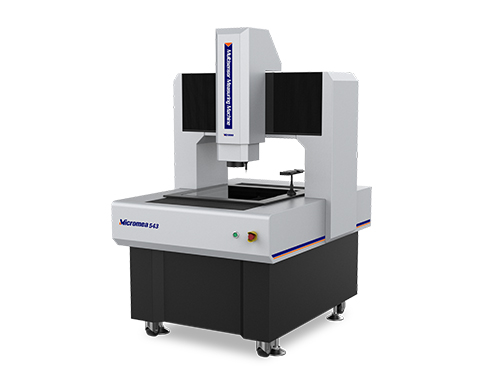

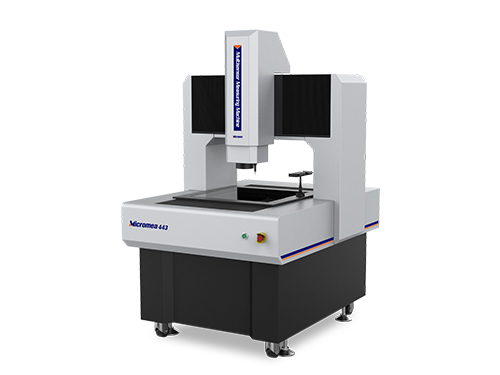

产品名称 | 复合式三坐标测量仪 |
型号 | Micromea443 | Micromea543 | Micromea653 |
货号# | 528-130 | 528-140 | 528-150 |
X/Y轴行程 | 400x400mm | 500x400mm | 600x500mm |
Z轴行程 | 300mm |
X/Y/Z 3轴光栅尺 | 分辨率：0.1um |
导向方式 | 精密直线导轨，双轨双滑块导向 |
操作方式 | 遥控手柄，鼠标操作，编程自动检测 |
测头系统 | TP20和MCR20 测头交换架 |
测量精度* | XY轴：≤2+L/200(um) |
| Z轴：≤3+L/200(um) |
重复性 | ±1.8um |
视频系统 | 1/1.8"彩色CCD相机 |
| 6.5X自动变倍镜头; 光学放大倍数：0.7X-4.5X，视频放大倍率：20X~129X（21.5“显示器） |
视野大小(mm) （对角*水平*垂直） | 镜头倍率 | 0.7x | 1x | 2.0x | 3.0x | 4x | 4.5x |
| 1/1.8"CCD | 12.86x10.29x7.71 | 9.00x7.20x5.40 | 4.50x3.60x2.70 | 3.00x2.40x1.80 | 2.25x1.80x1.35 | 2.00x1.60x1.20 |
光源 | 轮廓光 | LED平行轮廓光源 |
| 表面光 | 5环8区0~255级连续可调 |
软件系统 | RationalVue MS |
机台承载 | 30Kg |
工作环境 | 温度20℃±2℃，温度变化<2℃/hr,湿度30~80%,振动<0.002g,低于15Hz |
电源 | 220V/50Hz/10A |
外形尺寸 | 1600x1050x1650mm | 1700x1150x1650mm | 1800x1250x1650mm |
包装尺寸 | 1800x1400x2000mm | 1900x1500x2000mm | 2000x1600x2000mm |
重量 | 1380Kg | 1480Kg | 1580Kg |
影像测量仪，又名光学测量仪与非接触式测量仪、二次元测量仪、2.5次元测量仪，伴随现代工业高精度、微制造产业的升级，非接触方式成为大势所趋。突破传统，采用非接触式光学影像测量方式进行快速精密的几何尺寸和形位公差的测量，成为必然。因其在微型精密测量领域的强大用途，已为越来越多的主流应用领域接受的快速尺寸测量方式。光学测量仪适用于以坐标测量为目的一切应用领域，机械、电子、仪表、五金、塑胶等行业广泛使用。(模具，螺丝，金属，配件，橡胶，PCB板，弹簧，五金，电子，塑料、航空、航天等）它克服了传统游标卡尺，千分尺，和投影仪的不足，是集光学、机械、电子、计算机图像处理技术于一体的高精度、高可靠性的测量仪器。由光学放大系统对被测物体进行放大，经过CCD摄像系统采集影像特征并送入计算机后，可检测各种复杂精密零部件的轮廓和表面形状尺寸、角度及位置，全自动地进行微观检测与质量控制。可将测量数据导入AUTOCAD中，成为完整的工程图，生成DXF，IGS等格式的文档,也可输入到WORD、EXCEL及SPC统计分析软件中，生成CPK及各种统计报表。
